Equilibrado de circuitos de calefacción: comprobaciones antes de la puesta en marcha en Leganés
El equilibrado de circuitos de calefacción consiste en ajustar el reparto de caudal para que cada ramal reciba el que necesita, y solo es fiable cuando la instalación está limpia, purgada, configurada y preparada para trabajar como fue diseñada. Un circuito puede estar terminado, lleno y aparentemente operativo y, sin embargo, repartir mal el caudal: unas zonas calientan antes, otras no alcanzan la consigna o surgen ruidos en válvulas y tuberías.
Antes de tocar detentores, válvulas o parámetros de bomba, conviene seguir una secuencia. Ajustar sobre una instalación con aire, filtros obstruidos o circuitos mal identificados solo oculta el origen del problema.
1. Confirmar que la instalación coincide con el esquema
El primer paso es comparar la ejecución con el proyecto, la memoria o el esquema disponible. Hay que identificar circuitos, emisores, colectores, válvulas, elementos de regulación, bombas y sentidos de flujo. Si no existe una correspondencia clara entre plano y obra, el equilibrado será difícil de repetir y mantener.
También deben revisarse los cambios realizados durante la instalación. Un ramal ampliado, un emisor sustituido o una válvula diferente pueden modificar las pérdidas de carga previstas y exigir una nueva valoración.
2. Limpiar, llenar y purgar antes de regular
Los filtros, separadores y puntos de purga deben estar accesibles y en condiciones de servicio. Los restos de montaje, la suciedad o el aire atrapado alteran el caudal y pueden generar síntomas parecidos a un desequilibrio.
El llenado y el purgado se realizan conforme a la documentación del sistema. Después conviene comprobar la presión en frío, la ausencia de fugas y la respuesta de los purgadores. No tiene sentido fijar caudales mientras el circuito todavía expulsa aire o pierde presión.
NUESTROS SERVICIOS
3. Verificar bombas y válvulas
La bomba debe estar seleccionada y configurada para vencer las pérdidas de carga del circuito dentro de su rango de funcionamiento. Una velocidad excesiva puede producir ruido y consumo innecesario; una altura insuficiente puede dejar sin caudal los recorridos más desfavorables.
Las válvulas de equilibrado, detentores, actuadores y cabezales deben estar instalados en el sentido correcto y poder recorrer su posición de trabajo. Antes de ajustar, confirma también que las válvulas de corte están abiertas y que no hay elementos bloqueados.
4. Medir en condiciones controladas

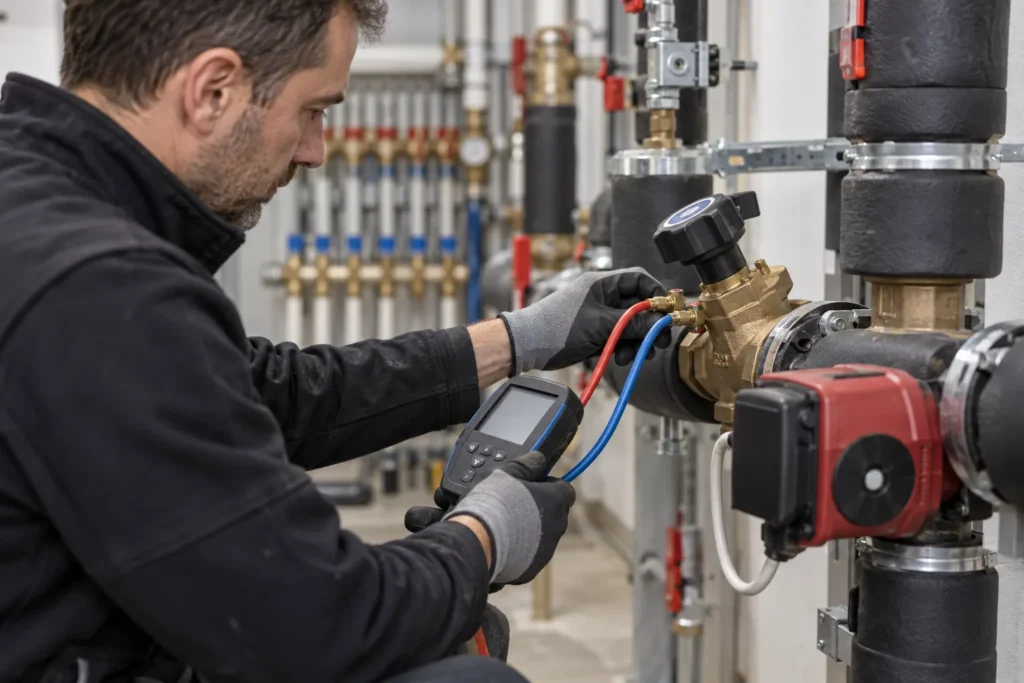

El equilibrado de circuitos de calefacción requiere una situación estable: generador operativo, control definido, circuitos demandando y temperaturas suficientemente estabilizadas. Según el sistema, se trabajará con caudalímetros, tomas de presión, temperaturas o instrumentos específicos.
Los valores objetivo proceden del cálculo y de la documentación del proyecto. No deben copiarse de otra obra. El ajuste se realiza de forma progresiva, revisando cómo cada cambio afecta al resto del sistema.
5. Coordinar equilibrado hidráulico y control
Una instalación puede quedar hidráulicamente equilibrada y funcionar mal si el control ordena cierres simultáneos, si las sondas están mal ubicadas o si la curva de trabajo no corresponde al edificio. Bomba, válvulas, termostatos, actuadores y generador deben entenderse como un conjunto.
Cuando existen zonas o circuitos con usos diferentes, documentar sus consignas y horarios ayuda a interpretar las mediciones. El objetivo no es que todos los ramales sean idénticos, sino que cada uno reciba el caudal que necesita.
6. Registrar la puesta en marcha
Anota la posición de las válvulas, la configuración de la bomba, los caudales o mediciones relevantes, las temperaturas, la presión y las observaciones. El registro permite saber si una incidencia posterior se debe a un cambio de ajuste, a una intervención o a otra causa.
Antes de entregar, comprueba la respuesta en arranque, en régimen estable y en cierre parcial de zonas cuando sea aplicable. Si aparecen ruidos o variaciones importantes, revisa el conjunto antes de dar por terminado el trabajo.
Datos útiles para revisar el equilibrado de circuitos de calefacción
- Esquema hidráulico actualizado e identificación de circuitos.
- Potencia de emisores y caudales de proyecto.
- Modelo y configuración de bomba, válvulas y control.
- Presiones, temperaturas y mediciones realizadas.
- Descripción del síntoma, momento en que aparece y fotografías de los componentes.
Si el circuito no reparte como debería, lleva el esquema, los caudales previstos, las mediciones y la configuración de bomba y válvulas al Centro Técnico para instaladores en Leganés para preparar una revisión con datos. También puedes consultar la gama de calefacción profesional para instaladores y los servicios para instaladores de Sanehogar.
Preguntas frecuentes
¿Equilibrar consiste en cerrar los circuitos que reciben más calor?
No. Los ajustes deben apoyarse en los caudales y pérdidas de carga previstos, comprobando el efecto sobre el conjunto.
¿Puede equilibrarse una instalación con aire?
No de forma fiable. Primero deben resolverse el llenado, el purgado, la limpieza y la estanqueidad.
¿El equilibrado elimina cualquier problema de confort?
No. También pueden intervenir la demanda, los emisores, el control, el aislamiento, la potencia disponible o la configuración del generador.
¿Qué hay que comprobar antes de equilibrar un circuito de calefacción?
Hay que comprobar que la instalación coincide con el esquema, que está limpia, llena y purgada, y que bombas y válvulas están bien configuradas e instaladas. Ajustar con aire, filtros obstruidos o circuitos mal identificados solo oculta el origen del problema.
¿De dónde salen los caudales objetivo del equilibrado?
Proceden del cálculo y de la documentación del proyecto. No deben copiarse de otra obra, y el ajuste se realiza de forma progresiva, revisando cómo cada cambio afecta al resto del sistema.
¿Qué conviene registrar en la puesta en marcha?
Conviene anotar la posición de las válvulas, la configuración de la bomba, los caudales o mediciones relevantes, las temperaturas, la presión y las observaciones. Ese registro permite saber si una incidencia posterior se debe a un cambio de ajuste, a una intervención o a otra causa.
